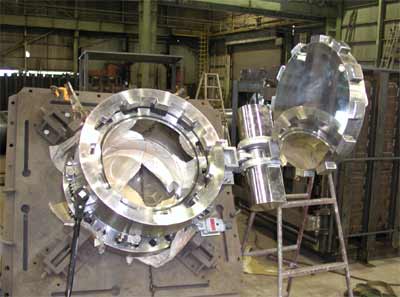

丸型クラッチドア

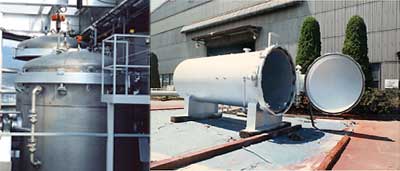

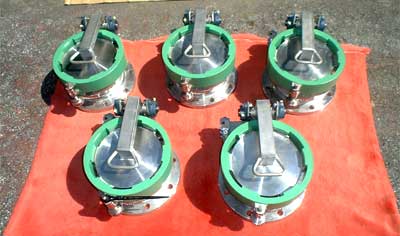

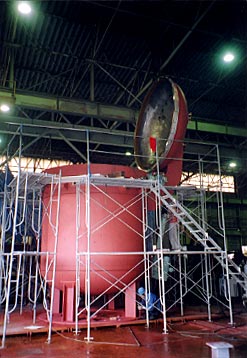

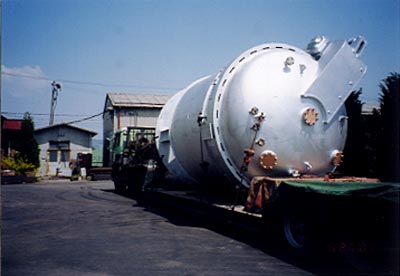

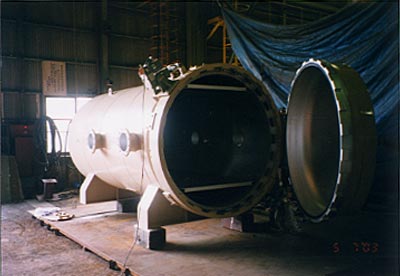

クラッチドア製造50年の経験と技術を生かし、高圧滅菌装置（レトルト）、加硫缶、大豆蒸煮缶、各種高圧ガス容器、反応缶、木材注薬缶等大型高圧容器・真空容器のワンタッチ開閉、自動開閉装置はもとより、圧力容器用のマンホール開閉の省力化にも採用頂いております。製作サイズは胴径2600φ、胴長14000L程度まで一体製作いたします。また、胴長が20m以上のものにつきましては現地接合にて対応しております。材質は、SS、SUS、ALにて製作可能です。
ファイルサイズ:8.29MB
| 製作サイズ | 250φ～2600φ、300L～14500L（最大26000Lニ分割品実績有） |
|---|---|
| 材質（缶体） | SS、SM、SB、SUS304～316L、Al他 |
| 材質（ガスケット） | SR、NBR、EPDM、シリコン、バイトン他 |
| 耐圧 | F.V～10MPa程度 |
| 製作板厚（胴板） | 3t～25t程度 |
| 開閉方式 | 蝶番式・上昇旋回式・上昇スライド式他 |
| 開閉方法 | 手動・油圧・電動 |
| 適用法規 | 一圧、ニ圧、高圧ガス、危険物 |
| 適用規格 | 防爆指針対応、その他各種規格準拠品製作 |
| その他 | 自動制御装置組込 |
角型クラッチドア

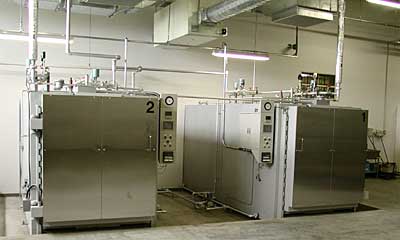

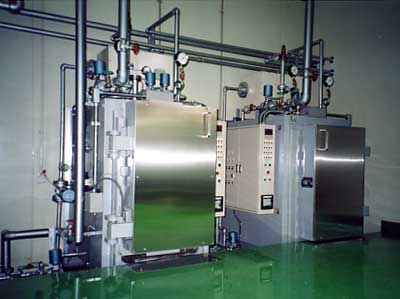

各種高圧蒸気滅菌器、EOG滅菌器、各種真空容器等のワンタッチ開閉に採用頂いております。耐圧は0.2MPa程度のものまで、間口は2000mm程度、胴長は14000L程度のものまで設計製作いたします。特に50m3（立方メートル）クラスの大型滅菌器は豊富な製作実績がございます。
ファイルサイズ:11.6MB
| 製作サイズ | 600W×600H～2000W×2000H、600L～14800L |
|---|---|
| 材質（缶体） | SS、SM、SB、SUS304～316L |
| 材質（ガスケット） | EPDM、シリコン他 |
| 耐圧 | F.V～0.2MPa程度 |
| 製作板厚（胴板） | 本体8ｔ～10t程度 |
| 開閉方式 | 蝶番式・横スライド式他 |
| 開閉方法 | 手動・油圧・電動 |
| 適用法規 | 一圧、ニ圧 |
| 適用規格 | 防爆指針対応、その他各種規格準拠品製作 |
| その他 | 自動制御装置組込 |
貸し出しについて
弊社では使い勝手などのイメージをより感じていただくために、アルミ製の模型を作りました。通常は私ども営業スタッフが携帯しご提案の際に使用しているものですが、様々なご検討のお役に立てばと、模型の貸し出しを行っております。
お問い合わせページにてご連絡下さい。
ご案内
全国の中小圧力容器メーカーの皆様
弊社クラッチドア式開閉装置は扉部分のみの販売をいたしております。私どもは缶体メーカーとしての位置付けを持ち、クラッチドアの製造経験を付加価値に出来るよう努力を続けております。中小企業がそれぞれの付加価値を「独自」に全国に販売しているのが現在の私どもの市場の、ある一面だと思います。例えば遠方であった場合、ユーザーの皆様にとって様々なムダなコストがかかります。また、様々な不便を強いることもあります。営業情報、メンテナンス体制など情報を共有していくことで、それぞれの企業の良いところを分け合い、悪いところを補完できれば、それが新しい付加価値になるのではないかと思います。様々な連携を模索し、将来を見据えた情報交換を出来るだけ多くの方としていきたいと思います。
ご興味のある方はお問い合わせページにてご連絡下さい。
アイデア大募集コーナー（随時受付）
当社クラッチドアに関するアイデアを募集しております。私ども自社の開発力は底が知れています。思わぬところに発想の源泉が潜んでいることも強く感じております。開閉方法やガスケット、蝶番のバネバランス機構など、お持ちのアイデアをお寄せ下さい。どんな些細なものでもかまいません。様式もまったくこだわりません。
ご興味のある方はお問い合わせページにてご連絡下さい。
株式会社羽生田鉄工所 代表取締役 羽生田豪太
